HD-RZ系列阻旋料位开关是利用电机带动叶片旋转，当被测介质上升到叶片位置时，叶片受介质阻挡停止转动，从而通过相关控制机构输出开（通）或关（断）的触点信号反应被测介质的位置高度，并切断电机电源使电机停止转动；当介质下降离开叶片时，在弹簧的作用下，叶片恢复原位继续转动探测介质的位置变化。
RZ阻旋料位开关用于检测固态物料（粉装、颗粒）物位高度的现场控制设备，其独特的密封设计、超强的过载保护能力以及简易的安装方式，使其广泛用于饲料、食品、制药、化工、塑料、建筑、肥料等行业。
技术参数：
1.供电电源：220VAC/110VAC/12VAC ，50/60Hz
2.消耗功率：4W
3.触点容量：10A/250VAC SPDT （单刀双掷）
4.叶片转速：1RPM （转/ 分）
5.力 矩：1.0 kg×cm
6.物料比重：≥0.5
7.工作温度：-10 ～80℃（最高可达400℃）
8.绝缘电阻：≥100MΩ （500VDC ）
9.介电强度：1500V*1min
10.防护等级：IP65
11.叶片材质：SUS304

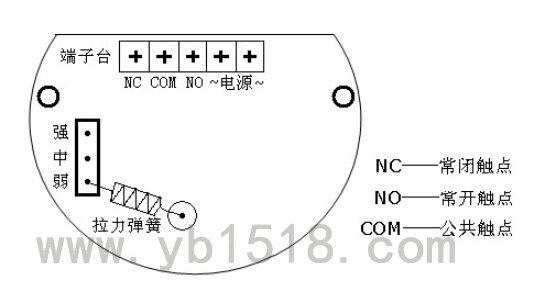

扭力调节
根据所检测物料的密度不同，需调整扭力弹簧的拉力，比重大时扭力弹簧拉力调至最强，反之则调至弱。
※请勿随意更换扭力弹簧，以免造成误动作
安装注意事项
1．安装前请确认电源电压是否与标识上面的电压一致。
2．阻旋料位开关应避免安装在进料口，当无法避免时可加装防护挡板，以保护叶片不受物料冲击。
3．水平安装时，接线盒入线口应垂直朝下，电缆固定螺母必须锁紧，如有条件可加防雨罩等。
4．安装前确认水平安装还是垂直安装。
5．水平安装时叶片与水平向下呈10～20°的夹角安装，以减少物料的冲击。
|
