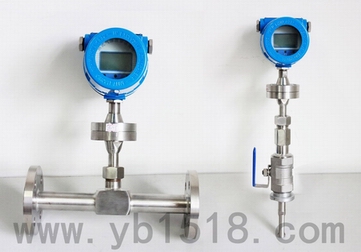

HD-RSL系列热式气体质量流量计是利用热传导原理测量流体流量的仪表，该仪表采用恒温差法对气体质量流量进行准确测量。 热式气体质量流量计具有体积小，数字化程度高，安装方便，测量准确等优点。
一、产品的技术优势：
1、专有流量数据模型算法；模糊理论控制温度、湿度算法；
2、高性能智能微处理器及模数、数模转换芯片；
3、宽量程比100:1；大口径，低流速，压损可忽略；
4、直接测量质量流量，无须温压补偿；
5、低流速测量非常灵敏；
6、设计、选型方便，安装、使用简便；
7、适合各类单一或混合气体流量测量。
二、产品特点：
1、采用稳定性极高的专业技术铂RTD传感器
2、采用享有专有技术“平衡结构封装”,介质温度自补偿
3、专有算法,可实现高线性、高重复性、高精度
4、量程比宽100:1,可据用户要求可拓展
5、可实现大管径小流量测量，最小流量可测低至零,分辨率0.001m/s
6、无可动部件、振动影响可忽略
7、直管段要求不高1-2D
8、与介质的温度、压力无关
9、专有高温算法，介质温度可达+510℃，
10、采用高湿算法，实现高精度测量
11、对流量信号键入12点动态修正，内置10点修正
12、在线动态校正电流/电压输出
13、对粉尘等小颗粒不敏感
14、在线不断流装卸，维护方便
三、应用场合：
1、公用工程---电﹑气﹑水处理的监控
管道的气体;通用系统;沼气;煤气;天然气;液化气;锅炉预热空气
2、石油与天然气工业
能量交换;填井气回收;燃气计量;气体质量分析;泄漏气测试;天然气测量;火炬气的监控
3、电力行业
燃料系统中气体分配过程中的气体测量;锅炉及辅助系统中各种气体的测量;燃气炉中气体测量;氢气测量;电厂高炉的一次风、二次风的测量
4、化学行业
烟气循环监测;采样系统中气体流量计量;引风机的气体流量计量;化肥厂氨气测量;电池工厂各种气体流量测量
5、冶金行业
钢铁厂加气测量;炼铁厂高炉煤气的测量;焦化厂焦炉煤气的测量;轧钢厂加热炉燃气(高炉煤气、焦化煤气、天然气等)的测量控制;热处理淬火炉等的氢、氧、氮等气体的控制
6、纸浆与造纸行业
废水处理系统中气体的测量;烟道流量监控;锅炉回收二次/三次空气;锅炉的燃气和空气送风测量
7、食品及医药行业
加工操作中新鲜空气的加入;啤酒厂中的二氧化碳处理;瓶子消毒器中的热空气的流量；热氧化过程中气体流量测量;通风系统;锅炉进气﹑废气﹑过程控制
8、环保
沼气利用过程中的气体测量;氯气处理过程中氯气气体测量;污水处理过程中曝气池的气体测量;烟筒烟道排气监测SO2和NOX的排量
9、其他行业
工厂压缩空气测量;煤粉燃烧过程粉/气配比控制燃料;水泥工业竖式磨粉机排放热气流量控制
四、性能指标：
1、测量范围：0.5—100Nm/s （20℃，101.33KPa）
2、准确度: ±1%的读数 ±0.5%满量程
3、量程比：通常100：1（取决于标定流量的范围）
4、管径范围: 15mm～6000mm
5、应用范围: 适合各类单一或混合气体。含尘,含沙,含湿气,各种腐蚀性气体
6、环境温度范围: -40℃～+85℃(无显示); -30℃～+70℃(有显示); 湿度小于90%RH
7、介质温度范围: -40℃~+100℃;-40℃~+200℃;-40℃~+450℃;-40℃~+510℃
8、传感器直径：φ3、φ2.5
9、插入式传感器探杆直径：φ19(标准)、φ16、φ12
10、传感器材质：316不锈钢、哈氏合金、钛
11、探杆材质（保护套）： 316不锈钢（标准）、哈氏合金
12、双向测量介质流量
13、模拟量输出：流量：4-20mADC, 温度：4-20mADC, 最大负载:1000Ω
14、累积脉冲量输出
15、键入12段非线性修正，内置10段非线性修正
16、通讯：串口输出RS232/RS485
17、供电电源：24VDC/600mA；220VAC/2W；110VAC/3W
18、报警：1~2路继电器输出、5A/220V、5A/30VDC、键入设定??
19、大屏幕LCD显示：七位瞬时流量，八位累积流量
20、过程压力:1.6Mpa（最大20MPa）
21、安装工艺形式:插入式(卡套、卡套＋球阀、法兰连接)适用于DN80以上的管道安装，管道式(法兰、螺纹连接)适用于DN15以上的管道安装。
22、防爆等级:本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)
23、防护等级:IP65
五、传感器参数：
管段传感器数据表 （螺纹连接）
|
内径
（mm）DN
|
重量
（Kg）
|
安装长度
（mm）L
|
连接螺纹
|
额定压力
（MPa）
|
|
带连接件
|
不带连接件
|
|
20
|
4.5
|
280
|
R3/4″
|
G1″
|
1.6MPa
|
|
25
|
4.7
|
280
|
R1″
|
G11/4″
|
|
40
|
5.0
|
280
|
R11/2″
|
G2″
|
注：DN<20mm时，传感器尺寸请咨询我公司
管段传感器尺寸表(法兰连接)
|
内径
(mm)DN
|
重量
(Kg)
|
安装长度
(mm)L
|
法兰尺寸(mm)
|
额定压力
(MPa)
|
|
D
|
D0
|
N×A
|
|
20
|
6.2
|
280
|
105
|
75
|
4×14
|
1.0
|
|
25
|
6.6
|
280
|
115
|
85
|
4×14
|
|
32
|
7.2
|
280
|
140
|
100
|
4×18
|
|
40
|
8.2
|
280
|
150
|
110
|
4×18
|
|
50
|
9.6
|
280
|
165
|
125
|
4×18
|
|
65
|
10.8
|
280
|
185
|
145
|
4×18
|
|
80
|
13.1
|
280
|
200
|
160
|
8×18
|
|
100
|
16.5
|
280
|
220
|
180
|
8×18
|
|
125
|
19.6
|
290
|
250
|
210
|
8×18
|
|
150
|
29.8
|
310
|
285
|
240
|
8×22
|
|
200
|
40
|
340
|
340
|
295
|
8×22
|
|
250
|
56
|
370
|
395
|
350
|
12×22
|
|
300
|
66
|
410
|
455
|
400
|
12×22
|
|
350
|
70
|
440
|
505
|
460
|
16×22
|
|
400
|
75
|
480
|
565
|
515
|
16×26
|
|
450
|
90
|
510
|
615
|
565
|
20×26
|
|
500
|
105
|
550
|
670
|
620
|
20×26
|
|
600
|
162
|
620
|
780
|
725
|
20×30
|
|
700
|
180
|
690
|
860
|
810
|
24×26
|
0.6
|
|
800
|
240
|
750
|
975
|
920
|
24×30
|
|
1000
|
390
|
890
|
1175
|
1120
|
28×30
|
|
1200
|
650
|
1030
|
1405
|
1340
|
32×33
|
|
1400
|
850
|
1160
|
1630
|
1560
|
36×36
|
|
1600
|
1150
|
1290
|
1830
|
1760
|
40×36
|
|
1800
|
1500
|
1430
|
2045
|
1970
|
44×39
|
|
2000
|
1890
|
1560
|
2265
|
2180
|
48×42
|
注： 表中只给出了1.0Mpa的额定压力，高于1.0Mpa时请咨询我公司
六、产品选型：
|
HD-RSL
|
热式气体质量流量计
|
|
公程通径
|
-XX
|
100表示DN100
|
|
安装形式
|
G
|
管道式
|
|
C
|
插入式
|
1
|
螺纹连接
|
|
2
|
法兰连接
|
|
公称压力
|
A
|
0~0.6MPA
|
|
B
|
0~1.0MPA
|
|
C
|
0~1.6MPA
|
|
D
|
0~2.5MPA
|
|
E
|
0~4.0MPA
|
|
F
|
0~6.4MPA
|
|
G
|
0~10MPA
|
|
H
|
0~16MPA
|
|
工艺条件
|
0
|
普通
|
|
1
|
防腐
|
|
2
|
防爆
|
|
3
|
高温
|
|
输出信号
|
A
|
无输出
|
|
B
|
4~20MA
|
|
C
|
RS485 MODBUS
|
|
供电电源
|
1
|
220V AC
|
|
2
|
24V DC
|
|
