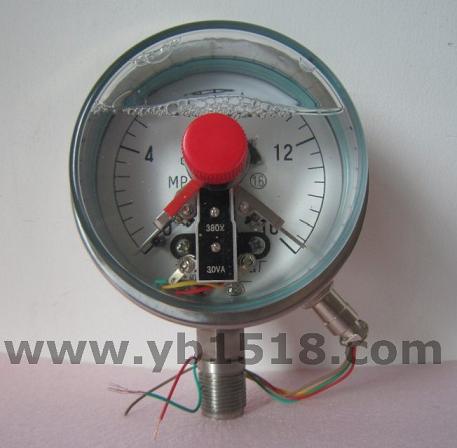

双下限耐震电接点压力表 |
|
产品型号： |
HD系列 |
产品报价： |
 |
产品特点： |
在被测压力在设定指针以下时，两设定指针接点均为常闭状态；被测压力在设定指针以上时，两设定指针接点均为常开状态；适用于系统压力下降时起双限报警作用，亦可作在设定压力区间内实现自动控制用。 |
|
双下限耐震电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，适用测量对铜和铜合金无腐蚀性的气体，液体或蒸 汽等压力。在被测压力在设定指针以下时，两设定指针接点均为常闭状态；被测压力在设定指针以上时，两设定指针接点均为常开状态；适用于系统压力下降时起双限报警作用，亦可作在设定压力区间内实现自动控制用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程。
技术参数：
|
型号
|
YTXC-100ZQ-Z
|
YTXC-150ZQ-Z
|
YTXC-100-Z
|
YTXC-150-Z
|
YTXC-100TQ-Z
|
YTXC-150TQ-Z
|
|
结构形式
|
轴向带前边
|
径向无边
|
径向带前边
|
|
测量范围
MPa
|
-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60
|
|
精确度%
|
± 1.6
|
|
电接点参数
|
工作电压
|
380VAC;220VDC
|
|
最大工作电流
|
1A
|
|
持续电流
|
0.6A
|
|
最大功率
(无感负载)
|
20VA
|
|
连接器
|
X14K4P
|
防水接线盒
|
X14K4P
|
防水接线盒
|
X14K4P
|
使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
仪表执行标准：Q/320211 DGH05-2004
外形尺寸：
|
型号
|
外形尺寸mm
|
|
D
|
D1
|
D2
|
D3
|
A
|
B
|
C
|
E
|
d
|
d0
|
M
|
|
HDYXC-100-Z
|
100
|
120
|
96
|
/
|
44
|
38
|
/
|
12.5
|
/
|
/
|
20×1.5
|
|
HDYXC-100ZQ-Z
|
100
|
130
|
96
|
/
|
42
|
33
|
34
|
8.5
|
118
|
5.6
|
|
HDYXC-100TQ-Z
|
100
|
125
|
96
|
102
|
44
|
38
|
/
|
9.5
|
118
|
5.6
|
|
HDYXC-150-Z
|
150
|
164
|
136
|
/
|
50
|
44
|
/
|
16
|
/
|
/
|
|
HDYXC-150ZQ-Z
|
150
|
177
|
136
|
/
|
50
|
43
|
55
|
14
|
165
|
5.6
|
|
HDYXC-150TQ-Z
|
150
|
177
|
136
|
144
|
50
|
44
|
/
|
18
|
165
|
5.6
|
使用与订货须知：
仪表工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。
低电压大电流时宜配用本公司生产的YXC型保护继电器。 |
