电磁流量计信号处理电路如何设计
发布日期：2020-12-03 点击：2300次
　　 电磁流量计是法拉第电磁感应定律的具体应用。导电流体在磁场中流动切割磁力线，产生感应电动势。此感应电动势是一个微弱的交变信号，在实际测量中基本上可以测出1m/s流速对应0.1mv感应电动势。且此信号内阻高，为兆欧级，同时噪声信号多,尤其为50Hz工频干扰，幅值远远大于流量的感应电动势信号。

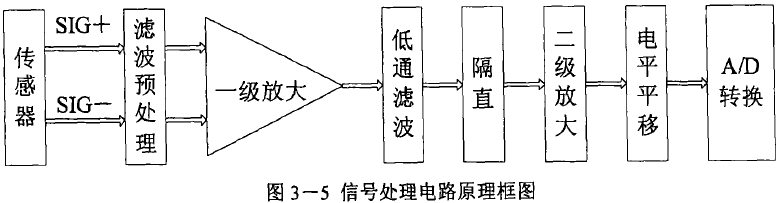

　　信号处理电路是传感器和单片机系统的中介,它是测量系统中硬件的关键部分,作用是将传感器的感应电势信号(微伏至毫伏级的交流信号)转变为A/D转换器可接受的直流信号(0~3.3V),送入ARM单片机。其电路原理框图如图所示

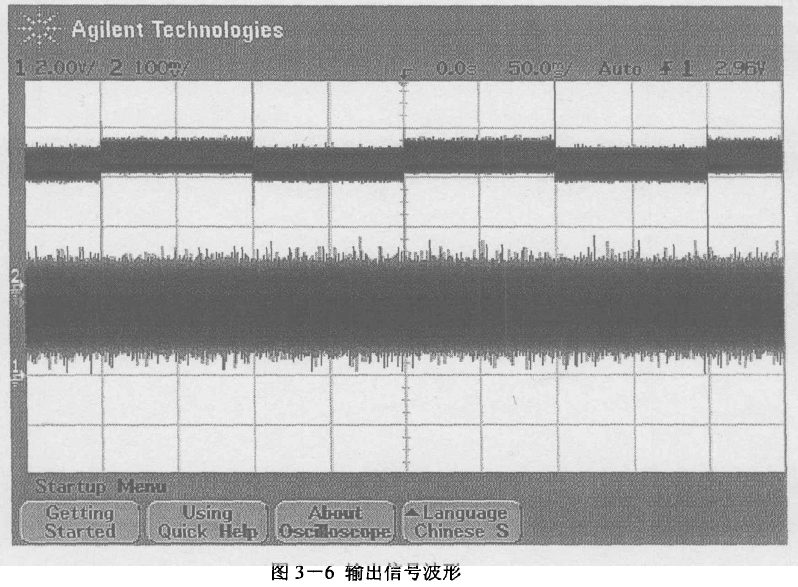

　　下面以模拟信号发生器在3m/s档位处为输入信号，来观察信号处理后输出的波形，从电磁流量计模拟信号发生器输出的信号见图的通道2，肉眼完全无法分辨出信号。
